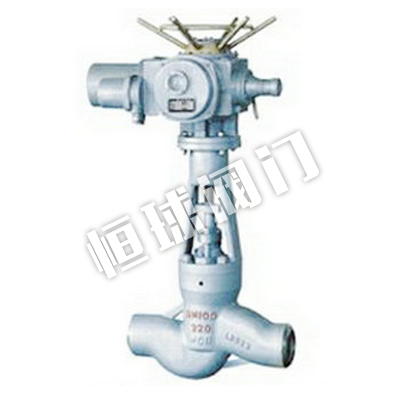

截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節和節流。
PN 25.0-32.0MPa P57170V
執行標準
|
設計與制造 |
結構長度 |
壓力-溫度 |
試驗-檢驗 |
|
E101
JB/T3595
DL/T531 |
E101
JB2766
GB/T15188.1 |
E101
JB/T3595 |
E101
JB/T9092 |
壓力試驗
|
型號 |
公稱壓力 |
強度試驗 (MPa) |
密封試驗 (MPa) |
適用溫度℃ |
適用介質 |
|
J61Y-250I
J961Y-250I |
25.O |
37.5 |
27.5 |
≤550 |
水、蒸汽、油品 |
|
J61Y-320I
J961Y-320I |
32.0 |
48.0 |
35.2 |
|
J61Y-P54100V
J961Y-P54100V |
P54100V |
30.0 |
11.0 |
≤540 |
|
J61Y-P64140V
J961Y-P64140V |
P54100V |
42.0 |
15.4 |
|
J61Y-P57170V
J961Y-P67170V |
P57170V |
63.0 |
18.7 |
≤570 |
主要零件材料及性能
|
閥體 |
閥蓋 |
支架 |
閥桿 |
密封環 |
填料 |
閥桿螺母 |
|
WCB
25 |
WCB
25 |
WCB
25 |
2Cr13 |
增強柔性石墨 |
增強柔性石墨 |
ZCu1A110Fe3 |
|
WC6
12Cr1MoV |
WC6
12Cr1MoV |
WC6
25 |
38CrMoV
20Cr2MoV |
|
WC9
12Cr1MoV |
WC9
12Cr1MoV |
WC9
25 |
38CrMoV
20Cr2MoV |
PN 25.0-32.0MPa P57170V
規格主要尺寸
|
型號 |
DN |
d |
L |
L1 |
L2 |
H |
電裝型號 |
|
J961Y-250 |
20 |
19 |
150 |
363 |
197 |
576 |
DZW15 |
|
25 |
22 |
180 |
363 |
197 |
590 |
DZW15 |
|
32 |
26 |
180 |
363 |
197 |
606 |
DZW15 |
|
40 |
36 |
250 |
363 |
197 |
722 |
DZW20 |
|
50 |
42 |
250 |
363 |
197 |
722 |
DZW30 |
|
65 |
56 |
340 |
473 |
277 |
1060 |
DZW45 |
|
80 |
80 |
390 |
526 |
283 |
1280 |
DZW90 |
|
100 |
84 |
480 |
526 |
283 |
1290 |
DZW90 |
|
J961Y-320 |
20 |
19 |
150 |
363 |
197 |
276 |
DZW15 |
|
25 |
22 |
180 |
363 |
197 |
590 |
DZW15 |
|
32 |
26 |
180 |
363 |
197 |
606 |
DZW15 |
|
40 |
36 |
250 |
363 |
197 |
722 |
DZW20 |
|
50 |
42 |
250 |
363 |
197 |
722 |
DZW30 |
|
65 |
60 |
470 |
526 |
283 |
1140 |
DZW90 |
|
80 |
80 |
570 |
526 |
283 |
1350 |
DZW120 |
|
100 |
96 |
660 |
, 554 |
609 |
1500 |
DZW180 |
|
J961Y-P57170V |
20 |
19 |
150 |
363 |
197 |
576 |
DZW15 |
|
25 |
22 |
180 |
363 |
197 |
590 |
DZW15 |
|
32 |
26 |
180 |
363 |
197 |
606 |
DZWl5 |
|
40 |
36 |
250 |
363 |
197 |
722 |
DZW20 |
|
50 |
42 |
250 |
363 |
197 |
722 |
DZW30 |
|
65 |
60 |
762 |
526 |
283 |
1543 |
DZW90 |
|
80 |
74 |
864 |
526 |
283 |
1790 |
DZWl20 |
|
100 |
88 |
965 |
554 |
309 |
1890 |
DZWl80 |
PN25.0MPa-32.0MPa P54100V-P54170V
規格主要尺寸
|
型號 |
DN |
d |
L |
H |
D0 |
|
J61Y-250 |
10 |
10 |
110 |
230 |
140 |
|
20 |
19 |
150 |
272 |
180 |
|
25 |
22 |
180 |
308 |
230 |
|
32 |
26 |
180 |
308 |
230 |
|
40 |
36 |
250 |
493 |
320 |
|
50 |
42 |
250 |
493 |
320 |
|
65 |
56 |
340 |
775 |
460 |
|
80 |
64 |
390 |
848 |
510 |
|
100 |
84 |
480 |
910 |
560 |
|
J61Y-P54100V |
10 |
12 |
110 |
170 |
160 |
|
20 |
23 |
150 |
270 |
200 |
|
25 |
27 |
180 |
270 |
200 |
|
32 |
32 |
180 |
365 |
240 |
|
40 |
36 |
250 |
493 |
320 |
|
50 |
45 |
350 |
580 |
320 |
|
65 |
57.6 |
430 |
602 |
360 |
|
80 |
74 |
470 |
660 |
500 |
|
100 |
84 |
480 |
910 |
560 |
|
J61Y-320
J61Y-P54140V |
10 |
10 |
1lO |
230 |
140 |
|
20 |
19 |
150 |
272 |
180 |
|
25 |
22 |
180 |
308 |
240 |
|
32 |
26 |
180 |
308 |
240 |
|
40 |
36 |
250 |
493 |
320 |
|
50 |
42 |
250 |
493 |
320 |
|
65 |
, 60 |
470 |
895 |
560 |
|
80 |
80 |
570 |
1085 |
700 |
|
100 |
96 |
660 |
1045 |
700 |
|
J61Y-P67170V |
10 |
10 |
110 |
230 |
140 |
|
20 |
19 |
150 |
272 |
180 |
|
25 |
22 |
180 |
308 |
240 |
|
32 |
26 |
180 |
308 |
240 |
|
40 |
36 |
250 |
493 |
320 |
|
50 |
42 |
250 |
493 |
320 |
|
65 |
60 |
762 |
1155 |
610 |
|
80 |
74 |
864 |
1315 |
900 |
|
100 |
88 |
965 |
1475 |
900 |
